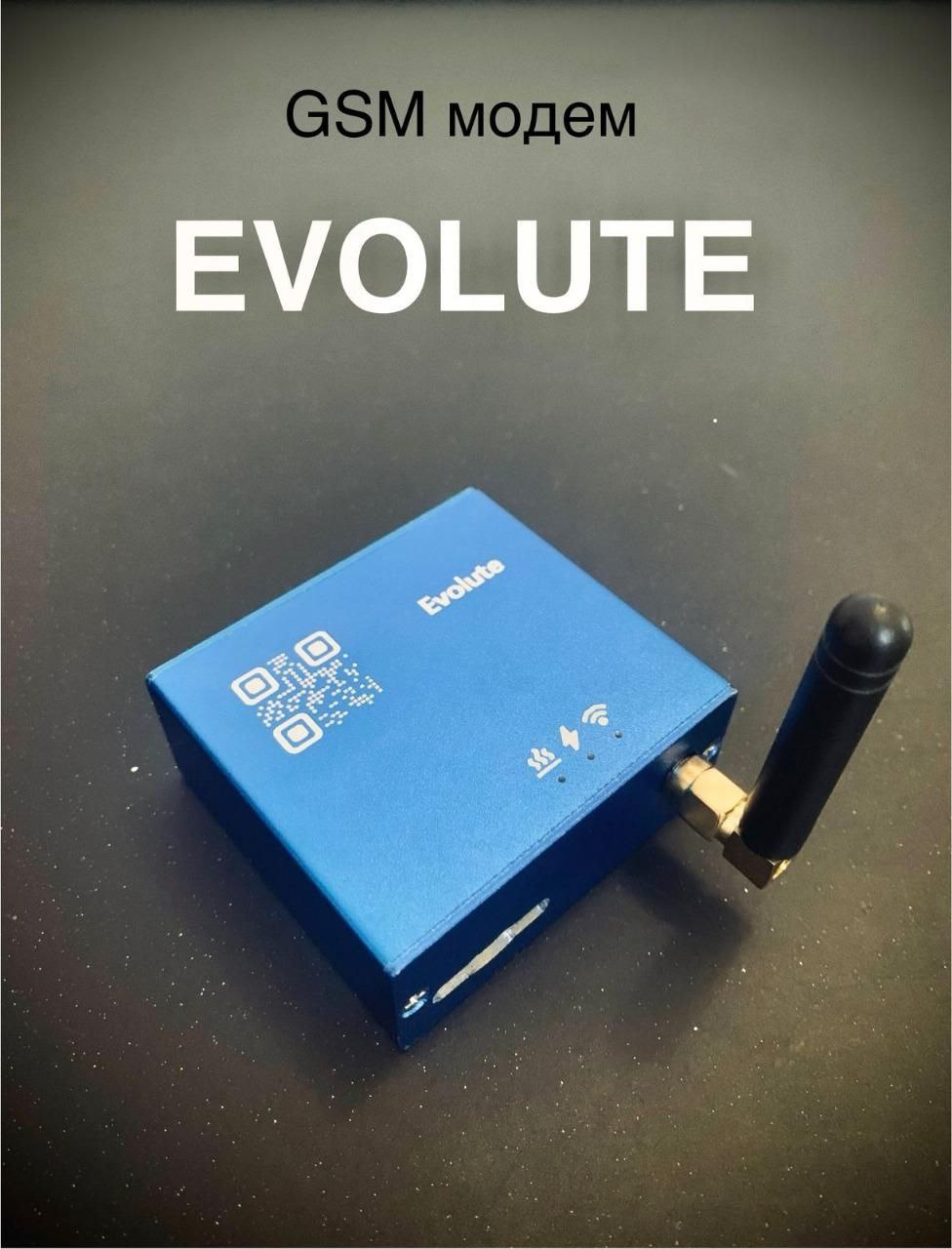

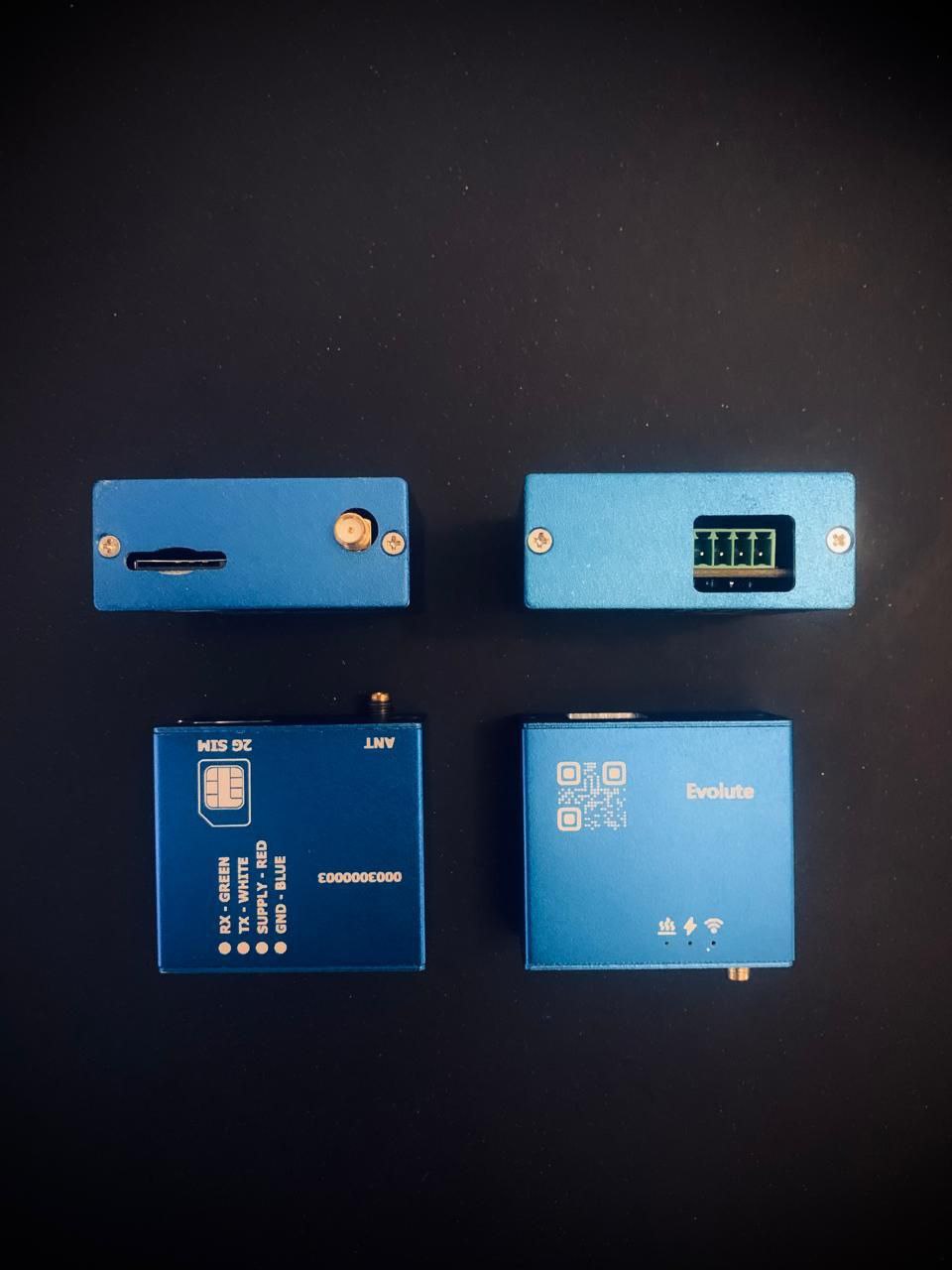

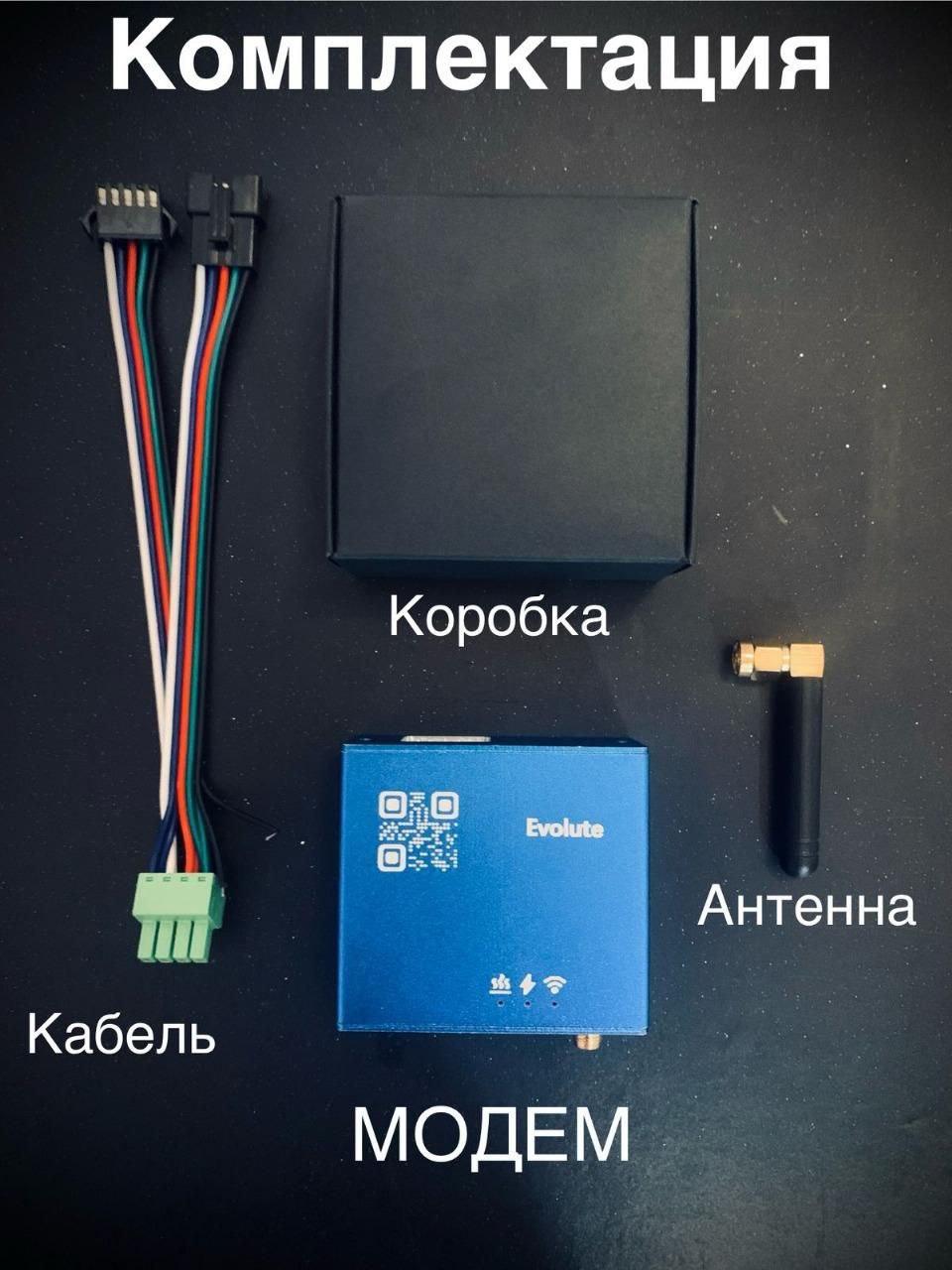

О модеме Evolute
- Дистанционное управление воротами, шлагбаумом, отоплением и освещением.
- Мониторинг температуры, состояния оборудования и времени работы.
- Управление через СМС, звонком или мобильным приложением.
- Импорт и экспорт базы доверенных номеров через интернет.
- Журнал событий, входящих СМС и вызовов.
- Настройка даты и времени доступа для каждого пользователя.
Инструкция
Рекомендации
После установки выполните несколько СМС-команд:
По умолчанию работа через интернет включена, при необходимости отключите — INTERNET#OFF#.

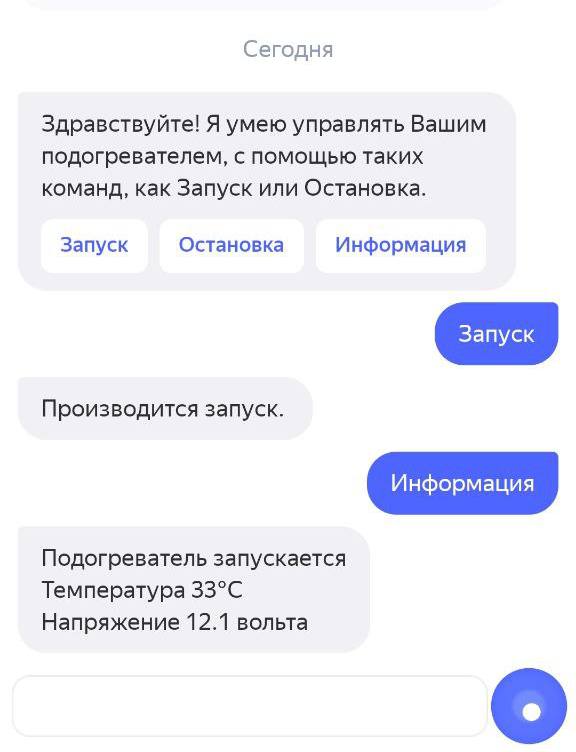

Для управления с помощью навыка Алисы или при ограничениях интернета по белым спискам, включите режим регулярной передачи — WHITE#ON# (по умолчанию данный режим отключён, это уменьшает потребление трафика).
Проверьте, что время определилось автоматически — TIME?. Настроить можно также вручную — TIME#06.10.2026 13:20#.
Настройте длительность срабатывания выходов — TIME#OUT1#5# (в примере — 5 секунд для выхода 1; подробнее в разделе СМС).
По умолчанию звонки принимаются только с добавленных номеров. Если нужны звонки с любых номеров — AA#.
Для добавления устройства в приложении, запросите код доступа:
ADMIN#— полный доступ, включая изменение настроек (доступно только администратору);CODE#— только управление, без доступа к настройкам.
Обязательно смените пароль для СМС-команд, подробнее — в разделе Авторизация.

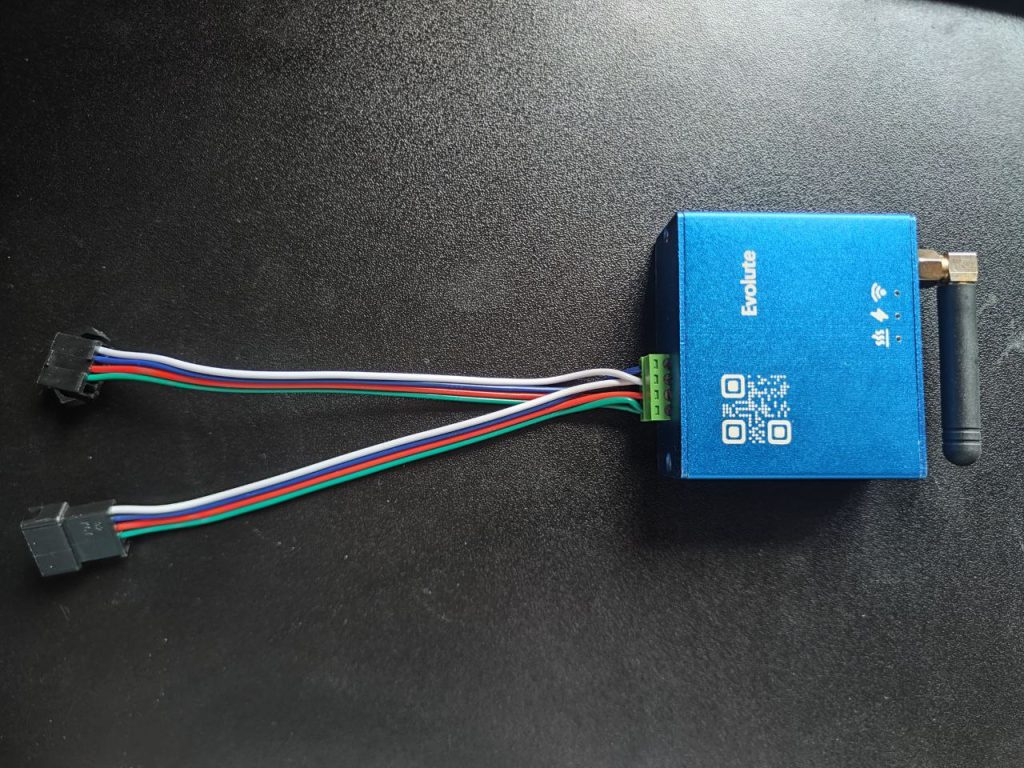

Общая схема
Сим-карта
Используйте сим-карту, поддерживающую работу в сетях 2G.
Вставьте сим-карту в слот устройства вырезом наружу, как это изображено на рисунке.
Слот подпружинен: если необходимо вынуть сим-карту, нажмите на неё повторно.
Внимание: перед установкой или извлечением сим-карты отключите питание устройства.
Датчик температуры
Возможно подключение до трёх датчиков температуры DS18B20.
Датчики подключаются параллельно к трём контактам устройства (питание, данные, земля). Питание датчиков защищено самовосстанавливающимся предохранителем на 300 мА.
Вход состояния
Вход предназначен для контроля состояния исполнительных устройств.
Подключите его к концевику закрытия ворот или к другому датчику — в зависимости от задачи.
Вход коммутируется на минус. Режим NC/NO задаётся в настройках устройства.
Выходы 2 и 3
Выходы 2 и 3 предназначены для управления дополнительными устройствами — освещением, отоплением или вторыми воротами.
Выходы коммутируют минус, допустимый ток — до 1 А.
Внимание: эти выходы рассчитаны на подключение через внешнее реле — не подключайте нагрузку напрямую.
Выход 1
Выход 1 предназначен для управления нагрузкой небольшой мощности.
Выход выполнен на встроенном реле, допустимый ток — до 2 А.
Питание
Устройство питается от источника постоянного тока напряжением 12–24 В.
Внимание: не подключайте устройство к сети переменного тока. Соблюдайте полярность подключения.
Индикация
На корпусе устройства расположен светодиодный индикатор состояния.
Режимы индикации:
- постоянное свечение — выход активен;
- частое мигание — поступил звонок или СМС;
- мигание раз в секунду — устройство подключено к интернету;
- мигание раз в 5 секунд — устройство в сети, без подключения к интернету;
- два мигания через паузу — ошибка обнаружения сим-карты;
- три мигания через паузу — ошибка регистрации в сети;
- четыре мигания через паузу — ошибка подключения к интернету.
ALUTECH серия RTO
CAME BX-74/BX-78
BFT MOOVI 30-60
DOORHAN PCB-SL
R-Tech
Смена пароля для СМС
Отправьте СМС с номера администратора: PWD123456#PWD123456#
Если номер администратора не добавлен: 1234#PWD123456#PWD123456#
Где 1234 — текущий пароль, 123456 — новый (указывается дважды).
Запрос кода доступа для приложения
Отправьте СМС с номера администратора: CODE#
Если номер администратора не добавлен: 1234#CODE#, где 1234 — текущий пароль.
Для получения администраторских прав в приложении используйте команду ADMIN# вместо CODE#.
Полученный код доступа действителен в течение 15 минут.
Внимание: чтобы получить доступ к управлению, номер пользователя должен быть добавлен в список доверенных номеров устройства.
Добавление номера
Для добавления временного номера пользователя отправьте СМС с номера администратора: TEL+71234567890#Иванов#11.11.2011 7:00 - 11.11.2011 17:30#
Для добавления постоянного номера пользователя отправьте СМС с номера администратора: TEL+71234567890#Иванов# или TEL+71234567890#
Для записи номера администратора: 1234#TEL00+71234567890#1#. Если администратор уже записан, отправляйте с номера текущего администратора.
Где 1234 — текущий пароль, +71234567890 — пример номера, 11.11.2011 7:00 - 11.11.2011 17:30 — дата и время окна доступа.
Внимание: дата и время окна доступа используются также для ограничения доступа в приложении.
Удаление номера
Для удаления номера пользователя отправьте СМС с номера администратора: DEL+71234567890#
Где +71234567890 — пример номера.
Внимание: доступ пользователя к приложению также будет закрыт.
Удаление всех номеров
Для удаления всех номеров отправьте СМС с номера администратора: DD#
Внимание: номер администратора также будет удалён. При необходимости добавьте его заново командой из пункта «Добавление номера».
Запрос ссылки на базу номеров
Для получения ссылки на базу номеров отправьте СМС с номера администратора: BASE#
Перейдите по полученной ссылке, чтобы скачать базу в формате Excel.
Внимание: устройство будет ожидать обратной загрузки в течение 15 минут.
Полный сброс
Для полного сброса отправьте СМС с номера администратора: FACTORY#
Будут удалены все доверенные номера, настройки вернутся к заводским. Пароль для СМС будет сброшен на 1234.
Внимание: номер администратора также будет удалён. При необходимости добавьте его заново командой из пункта «Добавление номера».
Управление выходами
Для включения выхода 1 отправьте: OUT1#ON#
Для отключения выхода 1 отправьте: OUT1#OFF#
Выходы 2 и 3 управляются аналогично: OUT2#ON#, OUT2#OFF#, OUT3#ON#, OUT3#OFF#.
Настройка длительности работы выходов
Для настройки выхода 1, например, на 5 секунд отправьте: TIME#OUT1#5#
Длительность можно задать любым значением от 0 секунд; 0 — это неограниченное время.
Выходы 2 и 3 настраиваются аналогично: TIME#OUT2#5#, TIME#OUT3#5#.
Заводская настройка длительности: 5 секунд.

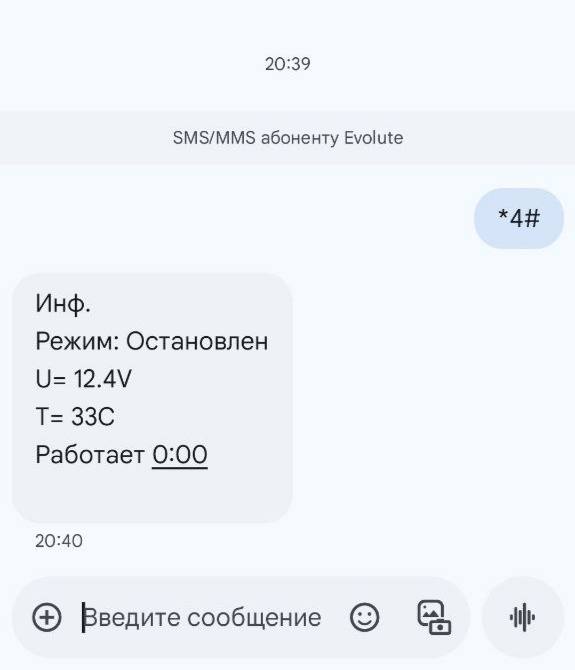

Запрос текущего состояния

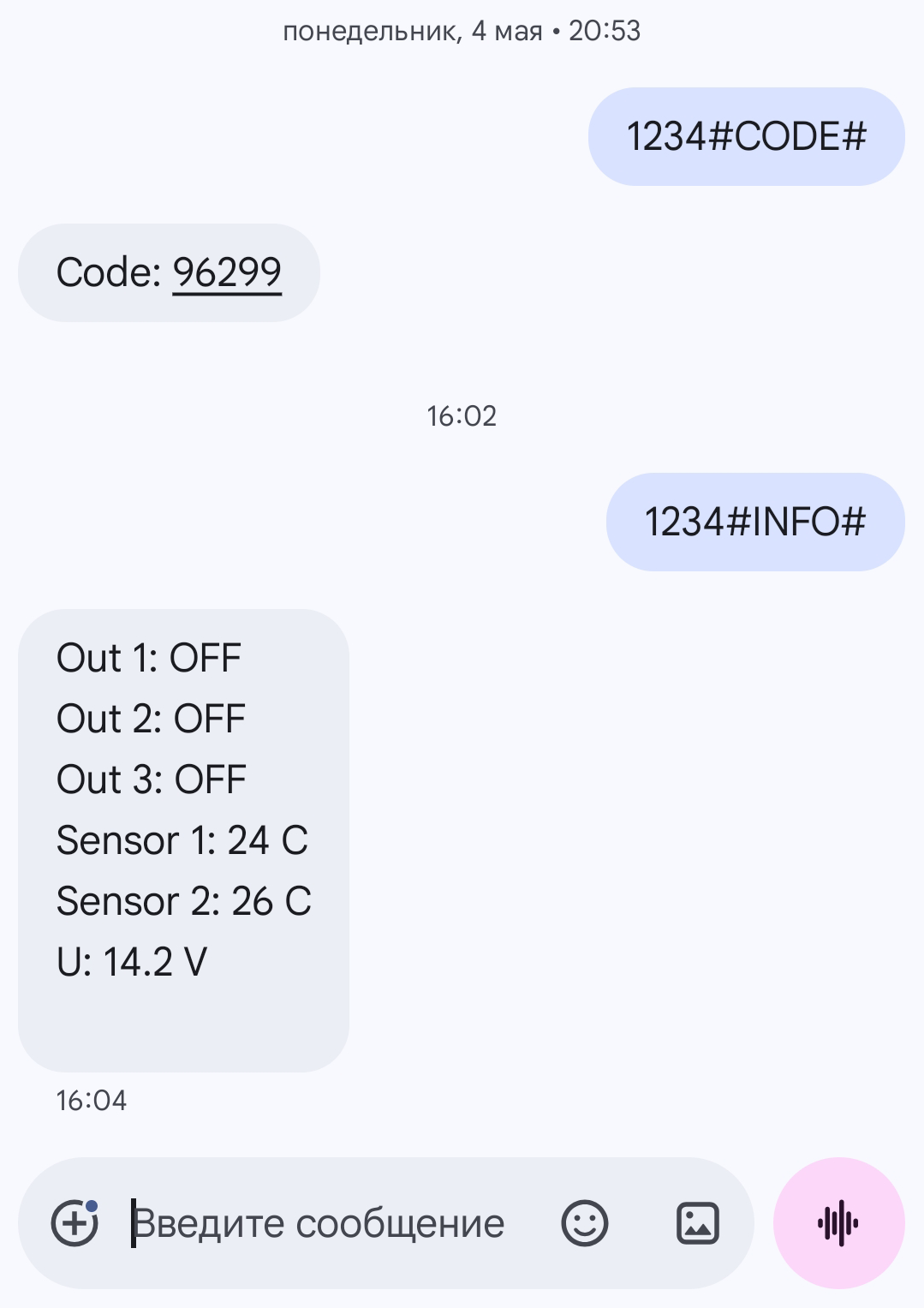

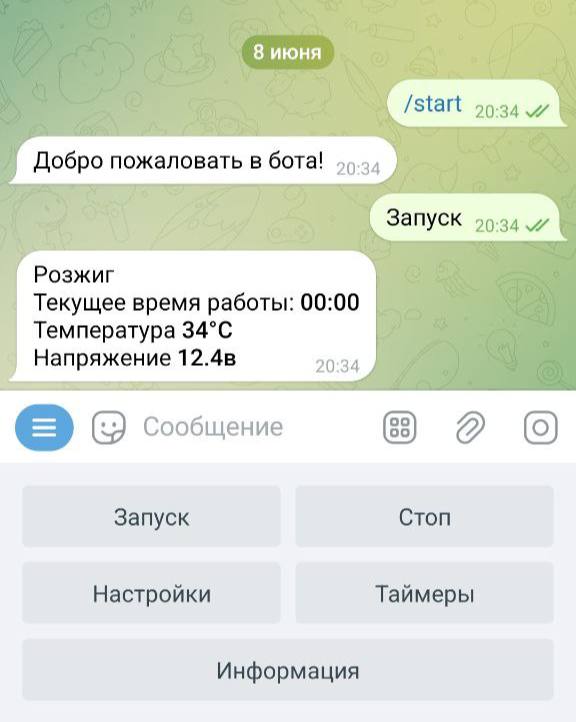

Для запроса состояния отправьте: INFO#
В ответ придёт информация о состоянии входов и выходов, напряжении и температуре.
Настройка текущего времени
Для настройки времени, например, на 11.11.2011 7:00:00 отправьте: TIME#11.11.2011 7:00:00#
Для запроса текущего времени устройства отправьте: TIME?
Настройка доступа в интернет
Для отключения работы через интернет отправьте: INTERNET#OFF#
Для включения работы через интернет отправьте: INTERNET#ON#
Для запроса текущей настройки отправьте: INTERNET?
Таймеры включения выходов
Номер таймера может быть от 1 до 100.
Для запроса текущей настройки таймера отправьте: TIMER1?
Для включения таймера отправьте: TIMER1#ON#, для выключения — TIMER1#OFF#.
Для привязки таймера к выходу отправьте: TIMER1#OUT1#. Доступны выходы OUT1, OUT2, OUT3 и их комбинации: OUT12, OUT13, OUT23, OUT123.
Для настройки расписания, например на 7:00 по будням с включением выхода 2, отправьте: TIMER1#7:00#MO TU WE TH FR#O2#ON#
Где MO TU WE TH FR — дни недели (MO, TU, WE, TH, FR, SA, SU), O2 — выход, ON или OFF — действие.
Для повтора каждую неделю добавьте R1, для срабатывания только в течение недели — R0.
Внимание: регистр букв в днях недели не важен.
Настройка условий включения/отключения и оповещения
Номер условия может быть от 1 до 100.
Для запроса текущей настройки условия отправьте: PROG1?
Для активации условия отправьте: PROG1#ON#, для деактивации — PROG1#OFF#.
Условия можно комбинировать в одной команде, перечисляя их через #. Пример: PROG1#U<12.5#T1<-10#I=1#O1=0#ON1#M1=warning!#
Доступные параметры:
#ON1,#ON2,#ON3(а также#ON12,#ON13,#ON23) — включить выход при срабатывании;#OFF1,#OFF2,#OFF3(и комбинации) — выключить выход при срабатывании;#M1=текст#— отправить сообщение на номер из ячейкиM1базы доверенных номеров;#O1=1#или#O1=0#— условие по состоянию выхода (1 — включён, 0 — выключен);#U<12.5#или#U>12.5#— условие по напряжению, В;#T1<-10#или#T1>30#— условие по температуре датчика 1 (доступныT1,T2,T3), °C;#I=0#— вход не используется,#I=1#— срабатывание по включению входа,#I=2#— по отключению.
Внимание: регистр букв не важен.
Запрос ссылки на журнал событий
Для получения ссылки на журнал отправьте СМС с номера администратора: STORY#
Перейдите по полученной ссылке, чтобы скачать журнал в формате Excel.
Запрос ссылки на базу номеров
Для получения ссылки на базу номеров отправьте СМС с номера администратора: BASE#
Перейдите по полученной ссылке, чтобы скачать базу в формате Excel.
Внимание: устройство будет ожидать обратной загрузки в течение 15 минут.
Управление выходами
Позвоните на номер устройства с доверенного номера. В зависимости от настроенного типа управления:
- без снятия трубки (
AB#) — выход включится или отключится сразу при звонке, в зависимости от текущего состояния; - со снятием трубки (
AD#) — после снятия трубки введите код команды:0— выключить всё,1— включить выход 1,2— включить выход 2,3— включить выход 3.
Отключение выхода также происходит автоматически по истечении настроенной длительности работы.
Внимание: при включённой авторизации по звонку (AU#) вызов с номера, не добавленного в список доверенных, будет сброшен.
Выбор управляемого выхода
Для выбора выхода, управляемого по звонку, отправьте СМС с номера администратора: AO1#
Доступны выходы AO1, AO2, AO3 и их комбинации: AO12, AO13, AO23, AO123.
Для запроса текущей настройки отправьте: AO?
В ответ придёт список выбранных выходов, например: number out: 1,2.
Настройка авторизации по звонку
Для разрешения управления звонком с любого номера отправьте СМС с номера администратора: AA#
Для разрешения управления только с доверенных номеров отправьте: AU#
В ответ придёт подтверждение: any phone must operate или only registered phone must operate.
Внимание: при включённой авторизации вызов с номера, не добавленного в список доверенных, будет сброшен.
Настройка типа управления
Для управления без снятия трубки (выход срабатывает сразу при звонке) отправьте СМС с номера администратора: AB#
Для управления с ответом и вводом кода отправьте: AD#
В ответ придёт подтверждение: without dtmf operate или dtmf operate.
В режиме AD# после снятия трубки введите код команды:
0— выключить всё;1— включить выход 1;2— включить выход 2;3— включить выход 3.
Добавление устройства
Перейдите в раздел Устройства и нажмите иконку с плюсом. Если устройств ещё нет, окно добавления откроется автоматически.
Введите номер телефона устройства и номер телефона пользователя, затем нажмите Далее.
Введите код доступа и произвольное имя устройства, затем нажмите Добавить.
Внимание: для получения кода доступа обратитесь к администратору. Код действителен в течение 15 минут. Номер пользователя должен быть добавлен в список доверенных.

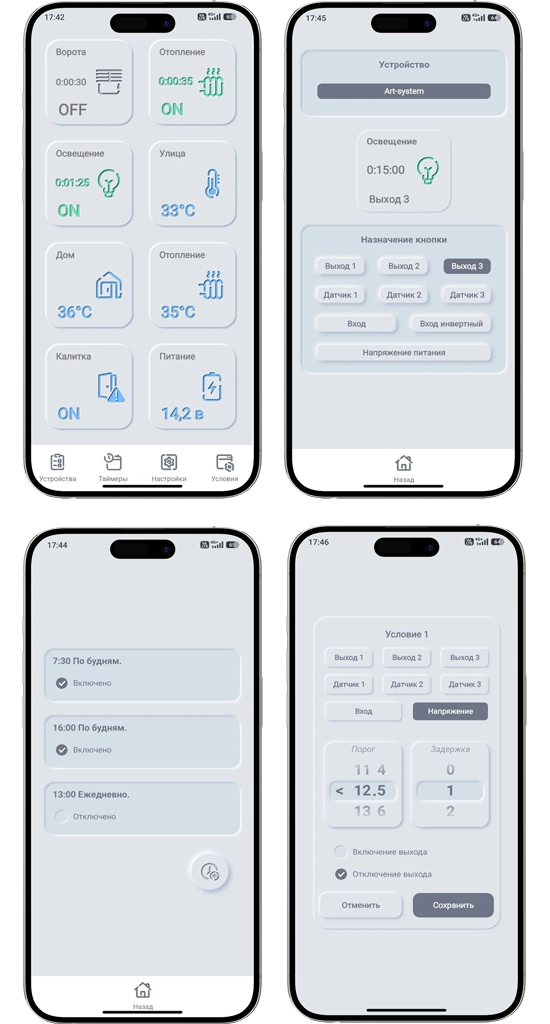

Управление выходами
Удерживайте кнопку нужного выхода, пока шкала снизу не дойдёт до конца.
Команда будет отправлена через интернет либо через СМС — в зависимости от состояния подключения.
Названия и иконки можно поменять в разделе Настройки.
Настройка интерфейса
Нажмите кнопку Настройки, затем выберите настраиваемую кнопку.
Выберите устройство, с которым будет связана кнопка.
Нажмите на имя кнопки и введите удобное название.
Нажмите на иконку кнопки и выберите соответствующую.
Нажмите на назначение кнопки (в левом нижнем углу) и выберите нужное назначение.
Если назначение кнопки — выход, нажмите на длительность и настройте нужную с помощью шкалы.
Для сохранения изменений выйдите на главный экран. Настройки будут отправлены через интернет либо через СМС — в зависимости от состояния подключения.
Таймеры включения выходов
Нажмите кнопку Таймеры, затем выберите настраиваемую кнопку.
Выберите таймер или создайте новый.
Выберите удобное время запуска.
Выберите дни недели, если таймер нужен только в определённые дни.
При необходимости включите еженедельное срабатывание.
После закрытия окна редактирования разрешите или запретите работу таймера.
Для сохранения изменений выйдите на главный экран. Таймеры будут отправлены через интернет либо через СМС — в зависимости от состояния подключения.
Настройка условий включения/отключения
Нажмите кнопку Условия, затем выберите настраиваемую кнопку.
Выберите условие или создайте новое.
Выберите по какому условию необходимо срабатывание: по выходу, температуре, входу или напряжению.
Выберите порог срабатывания и задержку (в секундах).
Выберите что произойдёт при срабатывании условия: включение или отключение выхода.
После закрытия окна редактирования разрешите или запретите работу условия.
Для сохранения изменений выйдите на главный экран. Условия будут отправлены через интернет, если он доступен.
Запрос ссылки на журнал событий
Перейдите в раздел Устройства и выберите устройство, затем нажмите События.
Нажмите запрос ссылки. После получения коснитесь ссылки, чтобы скопировать её в буфер обмена.
Вставьте ссылку в браузере, чтобы перейти к скачиванию журнала.
Внимание: ссылка действительна в течение суток.
Запрос ссылки на базу номеров
Перейдите в раздел Устройства и выберите устройство, затем нажмите Номера.
Нажмите запрос ссылки. После получения коснитесь ссылки, чтобы скопировать её в буфер обмена.
Вставьте ссылку в браузере, чтобы перейти к скачиванию или загрузке базы.
Внимание: ссылка действительна в течение 15 минут.

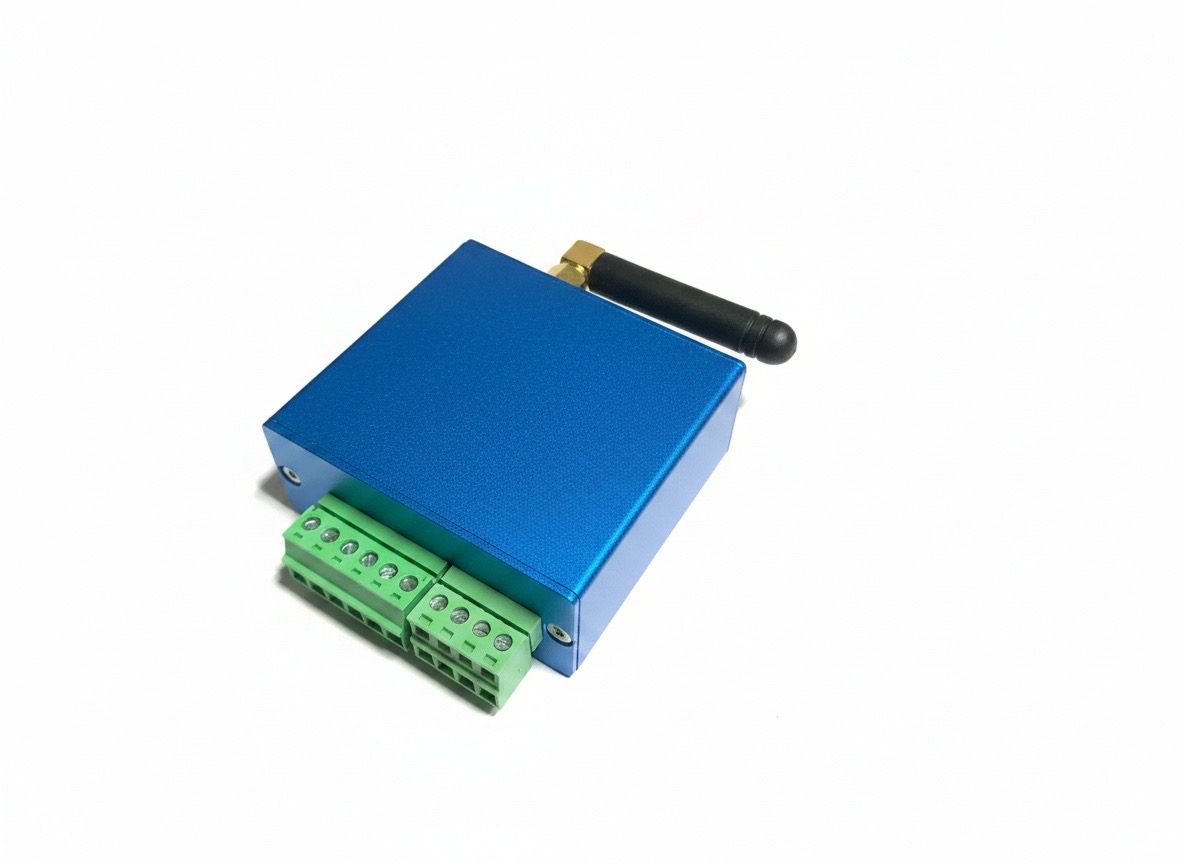

- Габаритные размеры50 × 58 × 24 мм (без учёта антенны и разъёма)
- Напряжение питанияот 6 до 35 В
- Средний ток потребления15 мА
- Канал релеток до 2 А
- Каналы по минусуток до 1 А
- Диапазоны GSM850, EGSM 900, DCS 1800, PCS 1900
- Сим-картас поддержкой 2G
